چاه ارت: اهمیت و روش‌های صحیح اجرا و تست

رویداد ۲۴-  اجرای صحیح چاه ارت، تست منظم آن و داشتن تاییدیه‌های قانونی از وزارت کار از جمله اقداماتی هستند که باید در فرآیند نصب و نگهداری چاه ارت انجام شوند. در این رپورتاژ خبری به بررسی نکات کلیدی در رابطه با اجرای چاه ارت، تست و بازرسی آن، تجهیزات مورد نیاز و شرکت‌های معتبر برای دریافت تاییدیه چاه ارت خواهیم پرداخت.
اجرای چاه ارت: اولین گام برای ایمنی
چاه ارت (یا سیستم اتصال زمین) در واقع به سیستم‌های الکتریکی کمک می‌کند تا در مواقع بروز خطا، جریان برق به زمین منتقل شود و از بروز شوک‌های الکتریکی جلوگیری به عمل آورد. نحوه اجرای چاه ارت بستگی به نوع زمین، شرایط محیطی و نیاز‌های سیستم برقی دارد. به طور کلی، اجرای چاه ارت می‌تواند به سه صورت زیر انجام شود:

چاه ارت ساده:

در این روش، یک میله فلزی (راد) در عمق زمین فرو رفته و به کمک کابل‌های ارت با هم همبندی می‌گردد و در نهایت به سیستم برق متصل می‌شود.

چاه ارت حلقه‌ای:

در این نوع، سیم مسی مفتول بدون روکش به صورت چند حلقه که معمولا باید بالای ۵ حلقه باشد به دور یک سبد یا چند میله بهم متصل شده وصل میگردد و به صورت حلقه‌ای در زمین قرار می‌گیرندو بعد از فرستادن سبد در عمق چاه باید مقدار مشخص از مواد کاهنده از جمله بنتونیت که میزان و نوع آن بستگی به مقدار مقاومت خاک محل احداث چاه دارد، پر شود و در نهایت یک لوله پولیکا جهت آبدهی در فصول خشک و زمان‌های خشک سالی به درون چاه فرستاده میشود و در پایان الباقی چاه ارت را با خاک نرم یا خاک رس پر باید کرد و در نهایت هادی که از سبد بالا آمده را به روی شینه ارت باکس نصب میکند، و در پایان سیستم زمین را به برق متصل می‌کنند.

چاه ارت صفحه ای:

در این روش، همه چیز مشابه روش حلقه‌ای میباشد با این تفاوت که به جای سبد، از صفحه با ابعاد و آلیاژ‌های مختلف همچون مس استشفاده میشود که باید جهت اتصال از جوش کدولد یا جوش مس استفاده شود و در پایان به شبکه برق متصل گردد.
لازم به ذکر می‌باشد اجرای چاه ارت و محاسبه نوع آن حعملی بسیار تخصصی و مهم میباشد که میبایست توسط افراد متخصص و شرکت‌های دارای پروانه طراحی و اجرا صورت گیرد که از میان شرکت‌های مجری می‌توان به شرکت آریا ایمن آوات اشاره کرد که سالهاست به صورت تخصصی روی زمینه اجرای ارت فعالیت میکنند و در این زمینه رزومه و پروژه‌های بسیاری دارند.

تست چاه ارت: اطمینان از عملکرد صحیح

تست چاه ارت باید به طور دوره‌ای انجام شود تا از صحت عملکرد سیستم ارت اطمینان حاصل شود. در این راستا، چندین روش برای تست چاه ارت وجود دارد.

تست چاه ارت

در روش تست چاه ارت با ارت تستر، از ۳ میله استفاده می‌شود، یکی ازمیله‌ها را به سیم مسی که بالا آورده ایم وصل میکنیم و ۲ تای دیگر را در فاصله ۱۰ و ۲۰ متر، بعد از چاه ارت به زمین کوبیده و بعد مقاومت زمین را تست خواهیم کرد. اما اگر ارت تستر موجود نباشد می‌توانیم با یک عدد فیوز مینیاتوری ۱۰ آمپری، چاه ارت را تست کنیم. به این صورت که یک جهت فیوز را به برق و جهت دیگر فیوز را به سیم چاه ارت متصل میکنیم و همان موقع به فیوز برق وصل می‌کنیم اگر فیوز قطع شد چاه ارت مقاومت متوسط و قابل قبولی دارد، ولی اگر فیوز قطع نشد چاه ارت مقاومت بسیار بالایی را دارا خواهد بود.

تاییدیه وزارت کار چاه ارت

از نکات مهم در صنعت و ساختمان توجه به مسائل مربوط به صدمه دیدن دستگاه‌ها و افراد است. یکی از این مسائل اضافه ولتاژ‌های تولید شده در بدنه و یا حتی ولتاژ‌های بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکل‌های کامپیوتری و سرور میباشد. به منظور حصول اطمینان از عدم مواجهه با این مسئله و کاهش حوادث برق گرفتگی در صنعت، بازرسی فنی و تست چاه ارت (سیستم اتصال به زمین) انجام میشود.
اندازه گیریمقاومت سیستم اتصال به زمین (ارتینگ) به صورت سالانه توسط متخصصین مرکز تحقیقات و تعلیمات حفاظت فنی و بهداشت کار وزارت تعاون، کار و رفاه اجتماعی انجام میشود. اما لازم به ذکر میباشد که مراکز درمانی و بیمارستانی و جایگاه‌های سوخت باید به صورت ماهانه اندازه گیری شوند و هر شش ماه گواهی سلامت دریافت کنند.
شرکت بازرسی آریا ایمن آوات با سال‌ها تجربه در زمینه خدمات بازرسی انواع سیستم اتصال به زمین یکی از حرفه ای‌ترین شرکت‌ها در حوزه بازرسی و اجرای تخصصی انواع سیستم ارتینگ است. شرکت آریا ایمن آوات با دریافت کلیه مجوز‌های لازم از وزارت صنعت معدن تجارت برای اجرا و وزارت کار و رفاه اجتماعی برای صدور تاییدیه سیستم ارتینگ، آماده ارائه کلیه خدمات بازرسی ایمنی و طراحی و اجراء در سراسر کشور عزیزمان ایران است.

تاییدیه چاه ارت و قوانین مرتبط

در بازرسی سیستم اتصال به زمین (چاه ارت)، داشتن مجوز رسمی از وزارت کار و اداره صنعت معدن تجارت و نهاد‌های نظارتی ضروری است. جهت اخذ این تاییدیه‌ها موارد همچون تست مقاومت مستقل سیستم زمین و همبندی‌های اجرا شده، بررسی سیستم‌های تابلو برق، تست‌های دوره‌ای و تایید استاندارد‌های فنی می‌باشد. به همین دلیل، شرکت‌های متخصص در زمینه تست چاه ارت و تاییدیه چاه ارت فعالیت می‌کنند. این شرکت‌ها معمولاً با ارائه فرم‌های تاییدیه رسمی، مشخص می‌کنند که سیستم اتصال به زمین نصب شده مطابق با استاندارد‌های قانونی و فنی اجرا گردیده است.

هزینه تاییدیه چاه ارت

بستگی به میزان پیچیدگی پروژه و منطقه جغرافیایی دارد. به طور کلی، هزینه‌های تاییدیه و تست چاه ارت به صورت پروژه‌ای محاسبه می‌شود و به عواملی مانند تعداد تست‌ها، نوع تجهیزات و خدمات اضافی وابسته است، شرکت آریا ایمن آوات جهت سهولت این مراحل در نقاط مختلف کشور دارای نمایندگی میباشد که این امر مهم در کاهش هزینه‌های ایاب و ذهاب و انجام هر چه سریعتر تست‌ها و صدور گواهینامه‌ها می‌باشد.

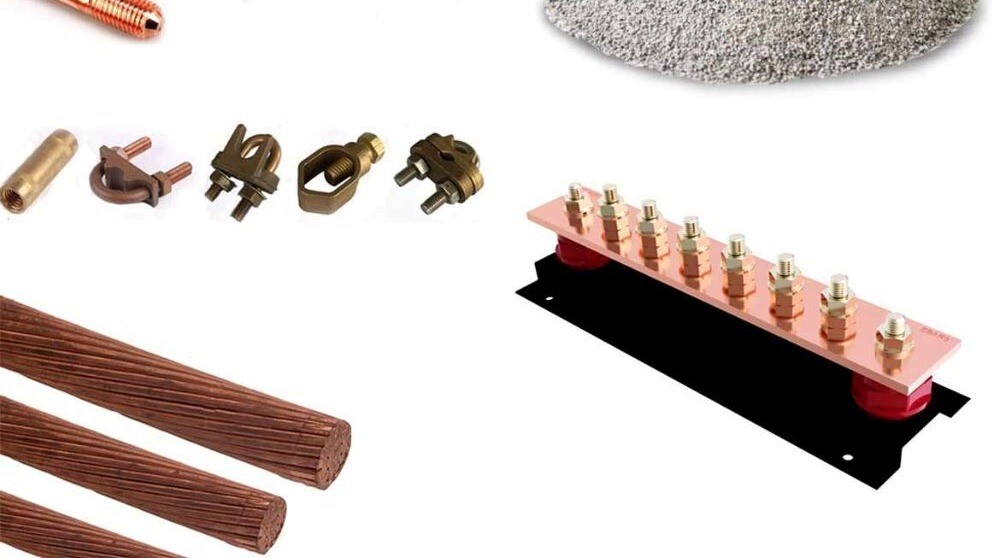

تجهیزات چاه ارت: انتخاب صحیح برای کارایی بهتر

برای اجرای چاه ارت به تجهیزات خاصی نیاز است که شامل موارد زیر می‌شود:

کابل‌های چاه ارت:

این کابل‌ها باید از جنس مس یا آلومینیوم باشند تا قابلیت انتقال جریان را داشته باشند.
میله‌های ارت:. این میله‌ها به سیستم ارت متصل شده و در عمق زمین قرار می‌گیرند
لوازم جانبی:. از جمله اتصالات، واشر‌ها و ترمینال‌ها برای اتصال کابل‌ها به سیستم ارت

تجهیزات تست:

دستگاه‌هایی همچون مولتی متر، هرم متر، و فیوز مینیاتوری برای انجام تست‌های دوره‌ای ضروری
هستند.
مواد بنتونیت:
این ماده به عنوان یک پرکننده در چاه ارت به کار می‌رود که مقاومت سیستم را بهبود می‌بخشد.
برای خرید این تجهیزات می‌توانید از فروشگاه‌های آنلاین معتبر استفاده کنید که فروش تجهیزات چاه ارت و لوازم جانبی مربوطه را انجام می‌دهند. همچنین، شرکت آریا ایمن آوات با تولید تجهیزات ارت با کیفیت می‌تواند گزینه مناسبی برای خرید لوازم مورد نیاز باشد.

شرکت‌های معتبر برای تاییدیه چاه ارت

برای دریافت تاییدیه رسمی سیستم‌های اتصال به زمین، لازم است که از خدمات شرکت‌های متخصص مانند شرکت آریا ایمن آوات در این زمینه استفاده کنید. شرکت آریا ایمن آوات از تجربه و دانش فنی لازم برای تست و تایید سیستم‌های چاه ارت برخوردار است و می‌تواند تمامی مراحل طراحی، اجرای چاه ارت، تست، و صدور گواهینامه ارتینگ را از ابتدا تا انتها انجام دهد.
برای اطلاعات بیشتر می‌توانید وارد سایت‌های ariyahse.ir و ariyahse.com شوید و یا با شماره تلفن‌های زیر تماس حاصل فرمایید.
استان تهران_ منطقه ۲۲ دریاچه چیتگرخیابان موج خیابان امیری صفت برج پارامیس
۰۹۱۲۲۹۳۸۶۴۸ (رضا ایرانپور) مدیر
۰۲۱۴۴۹۲۹۱۶۹ (دفتر غرب)
۰۲۱۴۶۰۵۵۹۱۴ (دفتر غرب)
۰۲۱۳۳۶۶۰۱۴۱ (دفتر شرق)
۰۲۱۴۴۹۲۹۹۶۴ (دفتر غرب)
info@ariyahse.com ایمیل
شنبه تا پنجشنبه از ساعت ۸.۰۰ - ۱۸.۰۰ جمعه‌ها تعطیل میباشد

خلاصه‌ی مقاله

چاه ارت یکی از ارکان حیاتی در سیستم‌های برق ساختمان‌ها و صنایع است که ایمنی افراد و تجهیزات را تضمین می‌کند. برای اطمینان از عملکرد صحیح این سیستم، باید از روش‌های تست و بازرسی دقیق استفاده کرد و تاییدیه‌های لازم را دریافت نمود. با انتخاب شرکت‌های معتبر برای اجرای چاه ارت و استفاده از تجهیزات استاندارد، می‌توانید از خطرات احتمالی جلوگیری کرده و سیستم برقی خود را بهینه‌سازی کنید.
